概念

vkCmdDispatch分配的是线程组的总数，Shader中的layout定义一个线程组内部多少个线程

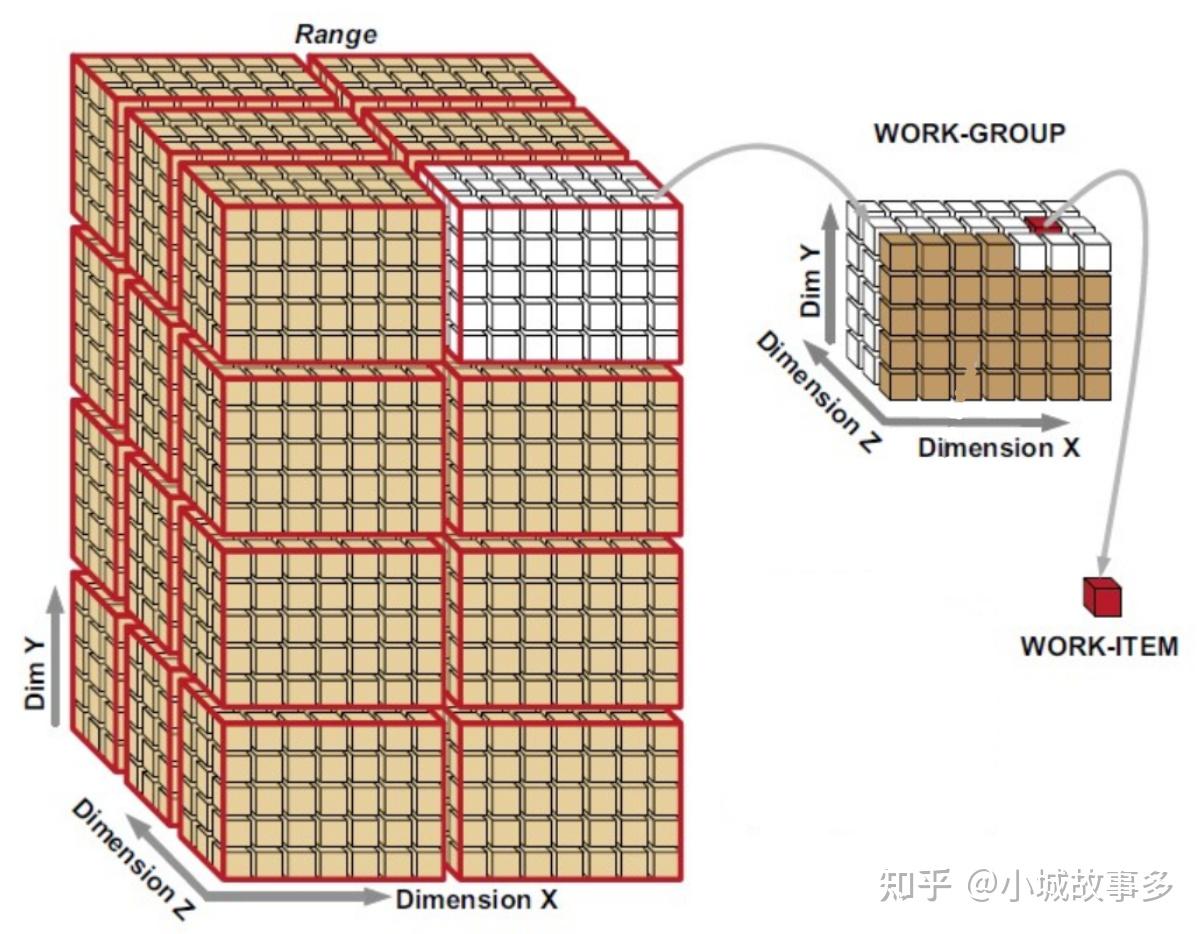

workgroup定义了计算负载处理构型，是GPU必须处理的工作项。workgroup是一个三维模型，每个维度的大小通过vkCmdDIspatch(commandBuffer, groupSize.x, groupSize.y, groupSize.z)指定。
invocation代表workgroup中的一个计算单元，每个计算单元运行相同的compute shader。
workgroup中的invocations并行运行，它们的维度由compute shader中layout(local_size_x=a, local_size_y=b, local_size_y=c)指定。同一个workgroup中的invocations可以访问共享内存。

案例

1

		vkCmdDispatch(cmdBuffer, storageImage.width / 16, storageImage.height / 16, 1);

这就代表了我需要$storageImage.width / 16 storageImage.width / 16 * 1$个线程组。(本质是计算了图片能分成多少份1616的区域)

通常这样写，是假设每个线程组负责处理图像中 16×16 大小的区域

对应的Shader中写的是

1

layout (local_size_x = 16, local_size_y = 16) in;

定义了每个线程组包含 16×16 = 256 个线程.这样每个线程刚好处理图像中 globalPos 对应的一个像素，整个任务通过线程组和线程的二维分布，实现了对图像的并行遍历。

在Shader中计算当前线程属于哪个像素的坐标

1
2
3
4


    // 1. 计算当前线程对应的全局像素坐标（x, y）
    uvec2 groupID = gl_WorkGroupID.xy;       // 线程组在全局的索引
    uvec2 localID = gl_LocalInvocationID.xy; // 线程在组内的索引
    ivec2 globalPos = ivec2(groupID * 16 + localID); // 转换为整数坐标

在Shader中获取某个像素值的方法是

1

gvec4 imageLoad(gimage2D image, ivec2 coord);

参数 1：要读取的图像（即 inputImage）。
参数 2：像素的整数坐标（ivec2，表示 (x, y) 位置，原点通常在图像左上角）。
返回值：像素的颜色值（gvec4，包含 r, g, b, a 四个通道，范围通常为 [0.0, 1.0] 或 [0, 255]，取决于图像格式）。

线程组内部可以使用共享数据，在Shader中用shared修饰的变量，但是需要使用同步函数保证所有线程先写入，才能使用

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


shared vec4 cache[16][16];

// 每个线程写自己的位置
cache[localID.x][localID.y] = someValue;

// 等待同组线程全部写完
barrier(); // GLSL 内置同步函数

// 之后可以安全读取其他线程写的值
vec4 v = cache[otherX][otherY];

同步

ComputePass并不需要创建RenderPass，也就是说没有定义资源的依赖关系，所以需要手动设置内存屏障保证后续Pass读取到的是新的结果

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22


// 比如这张图片在compute中处理，后续参与采样，需要一个内存屏障在两个Pass之间
		// Image memory barrier to make sure that compute shader writes are finished before sampling from the texture
  VkImageMemoryBarrier imageMemoryBarrier = {};
  imageMemoryBarrier.sType = VK_STRUCTURE_TYPE_IMAGE_MEMORY_BARRIER;
  // We won't be changing the layout of the image
  imageMemoryBarrier.oldLayout = VK_IMAGE_LAYOUT_GENERAL;
  imageMemoryBarrier.newLayout = VK_IMAGE_LAYOUT_GENERAL;
  imageMemoryBarrier.image = storageImage.image;
  imageMemoryBarrier.subresourceRange = { VK_IMAGE_ASPECT_COLOR_BIT, 0, 1, 0, 1 };
  imageMemoryBarrier.srcAccessMask = VK_ACCESS_SHADER_WRITE_BIT;
  imageMemoryBarrier.dstAccessMask = VK_ACCESS_SHADER_READ_BIT;
  imageMemoryBarrier.srcQueueFamilyIndex = VK_QUEUE_FAMILY_IGNORED;
  imageMemoryBarrier.dstQueueFamilyIndex = VK_QUEUE_FAMILY_IGNORED;
  vkCmdPipelineBarrier(
    cmdBuffer,
    VK_PIPELINE_STAGE_COMPUTE_SHADER_BIT, // compute结束
    VK_PIPELINE_STAGE_FRAGMENT_SHADER_BIT, // 片段着色器开始
    VK_FLAGS_NONE,
    0, nullptr,
    0, nullptr,
    1, &imageMemoryBarrier);
  vkCmdBeginRenderPass(cmdBuffer, &renderPassBeginInfo, VK_SUBPASS_CONTENTS_INLINE);
