Homework1

shadow Map

首先需要完成MVP矩阵的构造，在这里的mvp用来表示如果一个模型在shadowmap视角下的位置

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17


    CalcLightMVP(translate, scale) {
        let lightMVP = mat4.create();
        let modelMatrix = mat4.create();
        let viewMatrix = mat4.create();
        let projectionMatrix = mat4.create();

        // Model transform
        mat4.translate(modelMatrix,modelMatrix,translate);
        mat4.scale(modelMatrix,modelMatrix,scale);
        // View transform
        mat4.lookAt(viewMatrix, this.lightPos, this.focalPoint, this.lightUp);
        // Projection transform
        mat4.ortho(projectionMatrix, -100,100,-100,100,0.1,400); // 实测far要得400可以覆盖到整个平面
        mat4.multiply(lightMVP, projectionMatrix, viewMatrix);
        mat4.multiply(lightMVP, lightMVP, modelMatrix);
        return lightMVP;
    }

他在顶点着色器中使用，目的是传递每个顶点位置在光源视角下坐标 vPositionFromLight = uLightMVP * vec4(aVertexPosition, 1.0); 在片段着色器中，先实现比较的函数

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


float useShadowMap(sampler2D shadowMap, vec4 shadowCoord){
  // shadowmap中存储的深度
  float lightDepth = unpack(texture2D(shadowMap, shadowCoord.xy));
  // 着色点深度
  float shadowDepth = shadowCoord.z;
  float visibility = 1.0;
  // 被挡住了
  if (shadowDepth > lightDepth) {
    visibility = 0.0;
  }
  return visibility;
}

在主函数中，需要先对光源坐标处理一下，因为它是经过透视投影处理后的NDC坐标，而shadowMap上取值其实需要的是UV坐标（0，1）之间，所以需要先转到[0,1]之间 ⚠️：透视除法在透视投影时才需要，我看别的博客都写了，其实是不需要的

1
2
3
4
5


  float visibility = 1.0;
  // 透视投影时才需要
  // vec3 shadowCoord = vPositionFromLight.xyz / vPositionFromLight.w;
  vec3 shadowCoord = (vPositionFromLight.xyz+1.0)/2.0;
  visibility = useShadowMap(uShadowMap, vec4(shadowCoord, 1.0));

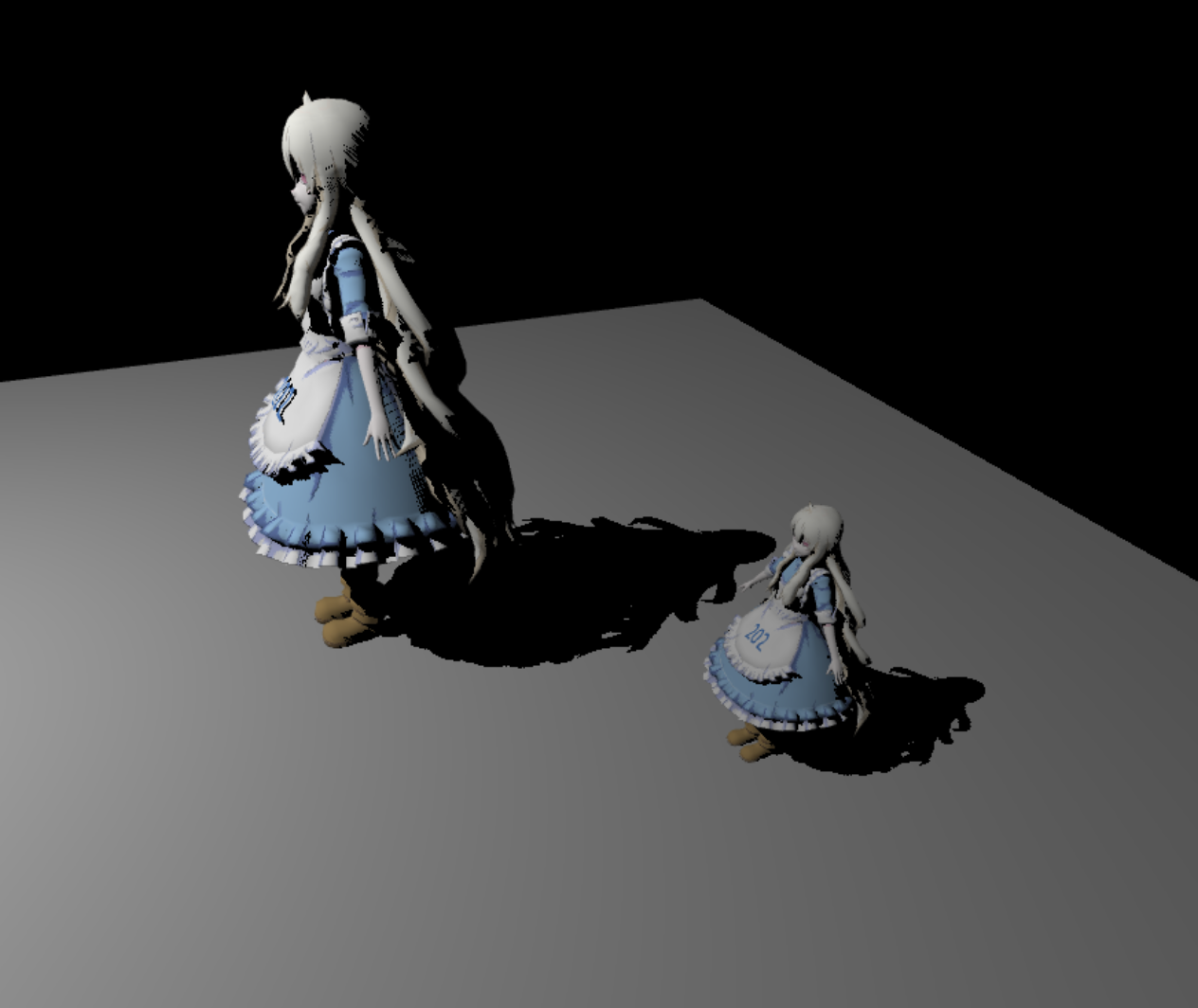

请添加图片描述居然没出现自阴影问题，我们手动创建一个，首先光源位置修改在engine.js中lightPos

1
2
3
4
5
6
7


	// Add lights
	// light - is open shadow map == true
	let lightPos = [0, 90, 80];
	let focalPoint = [0, 0, 0];
	let lightUp = [0, 1, 0]
	const directionLight = new DirectionalLight(5000, [1, 1, 1], lightPos, focalPoint, lightUp, true, renderer.gl);
	renderer.addLight(directionLight);

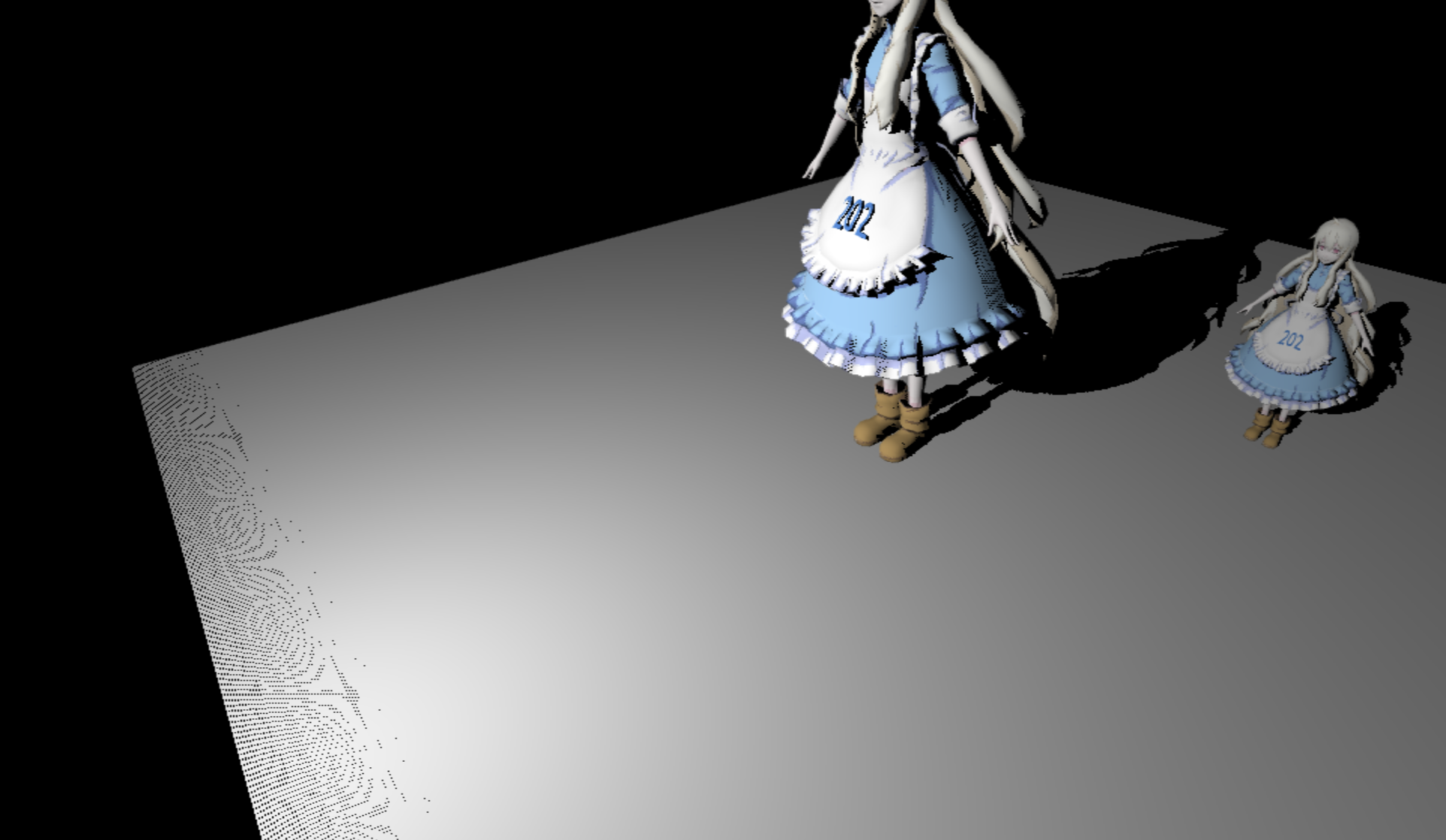

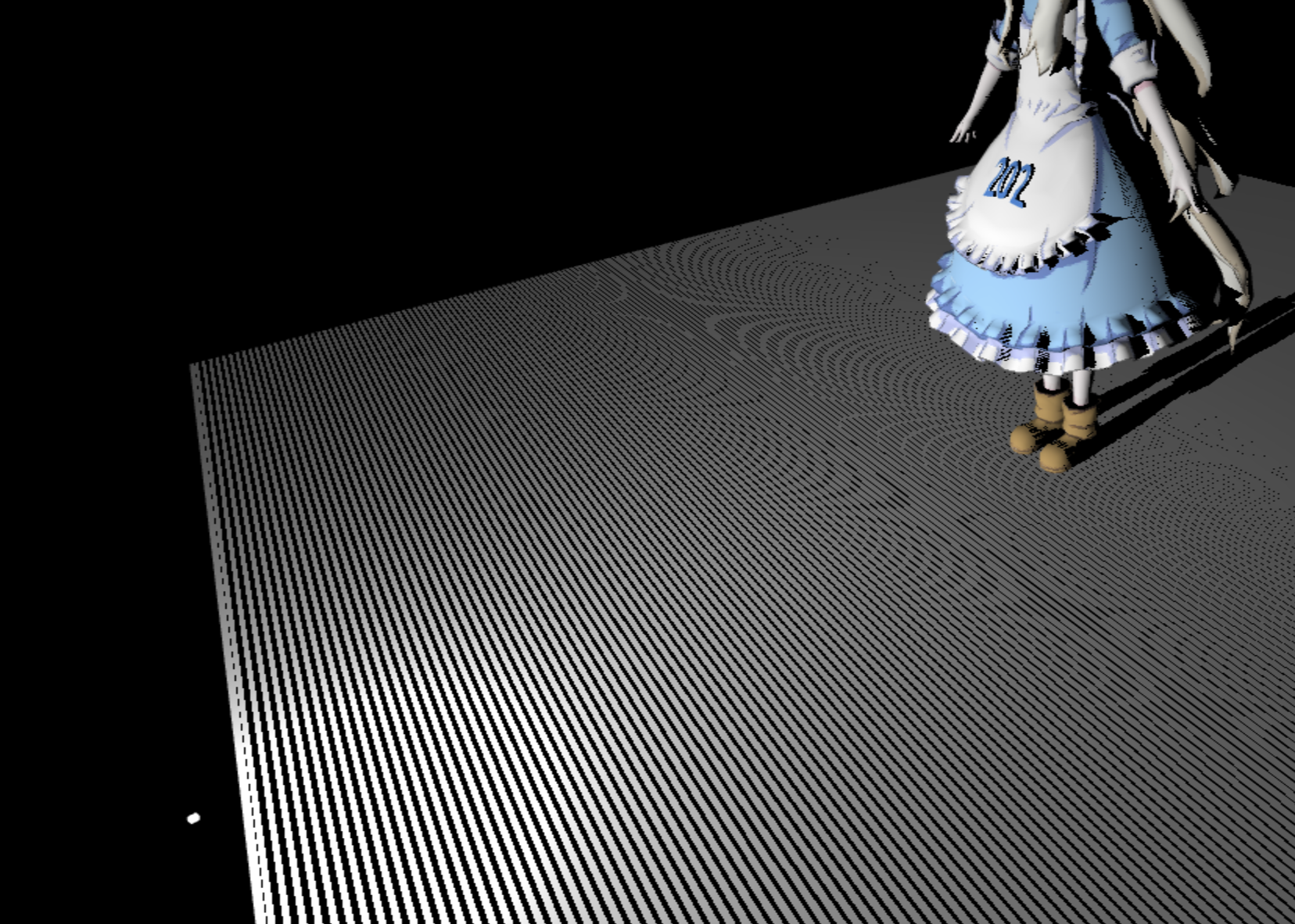

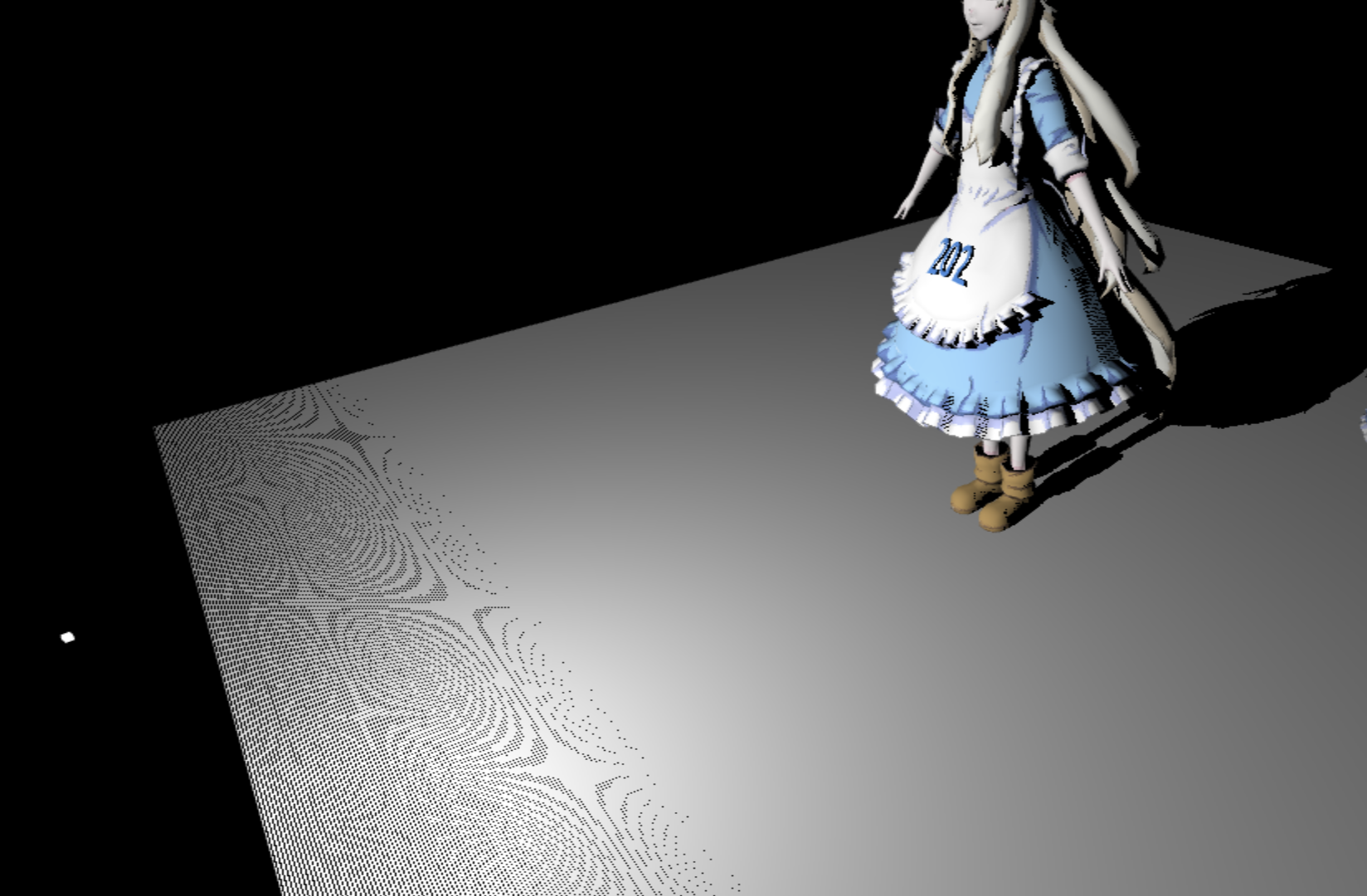

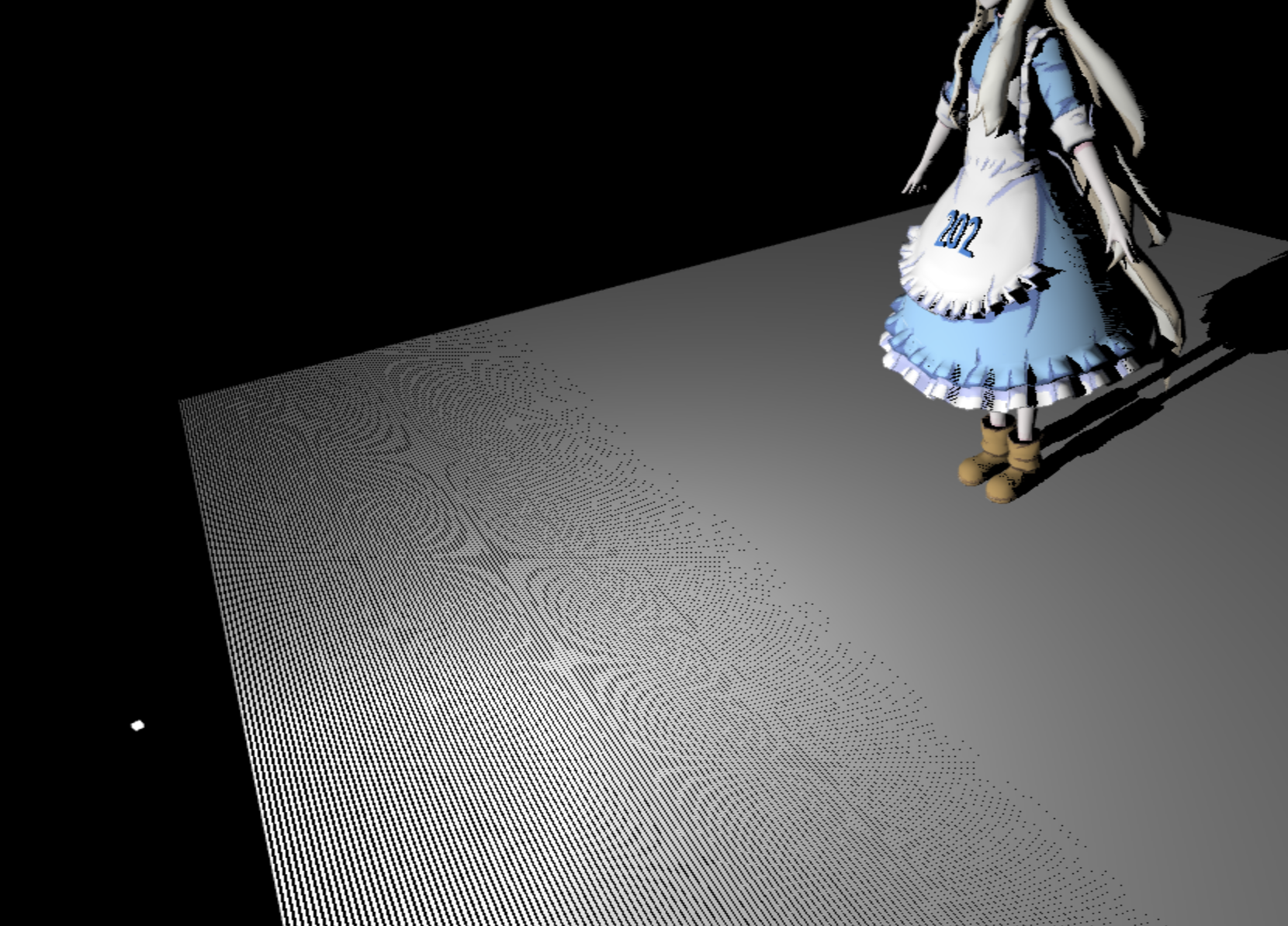

把光源变斜一点，就会发现场景从远到近逐渐出现自阴影现象 y = 40 请添加图片描述 y=30 y=20 y=10这时候整个地板都出错了加一个自偏移，就解决了

1
2
3

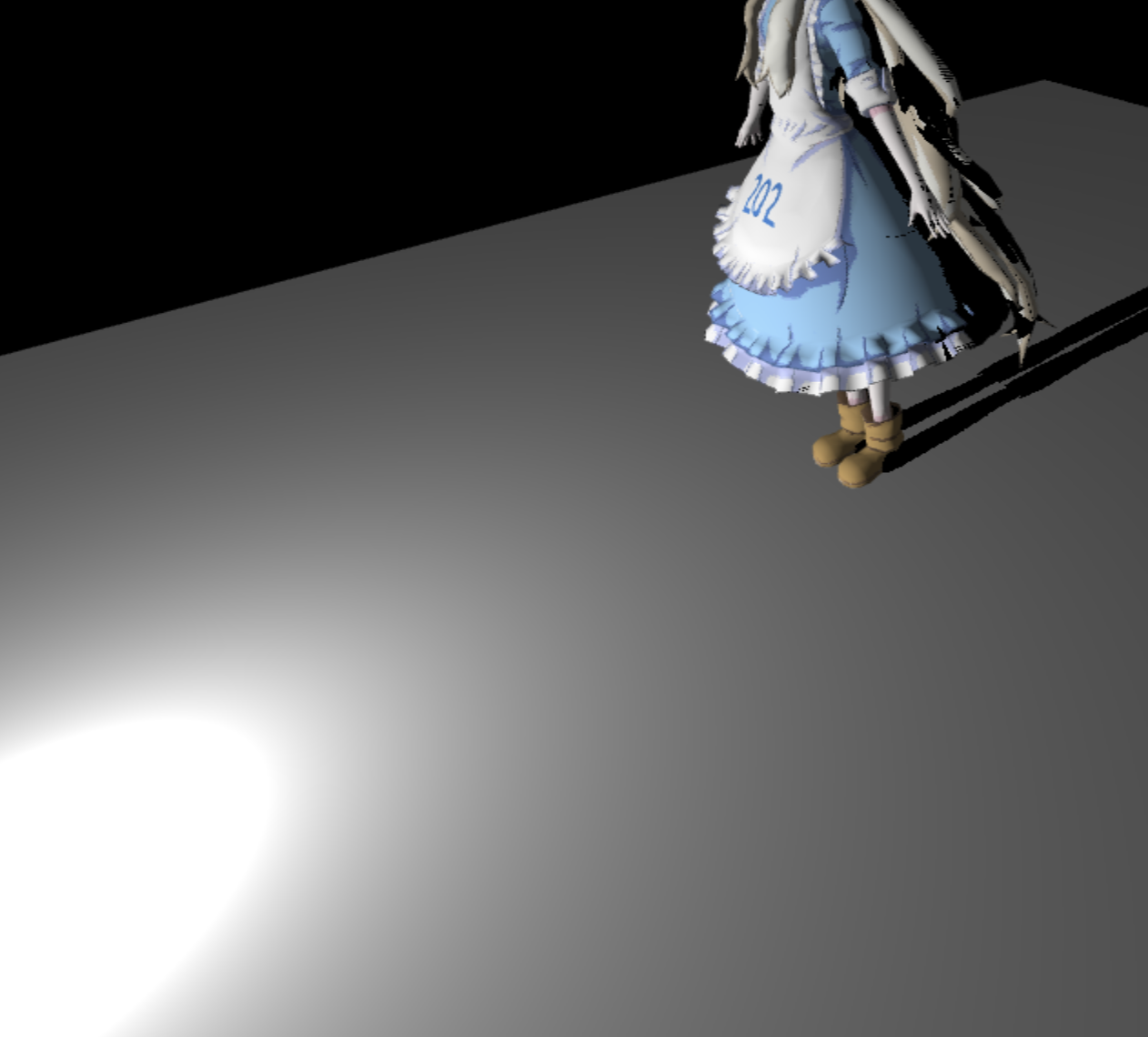

  if (shadowDepth  > lightDepth + 0.01) {
    visibility = 0.0;
  }

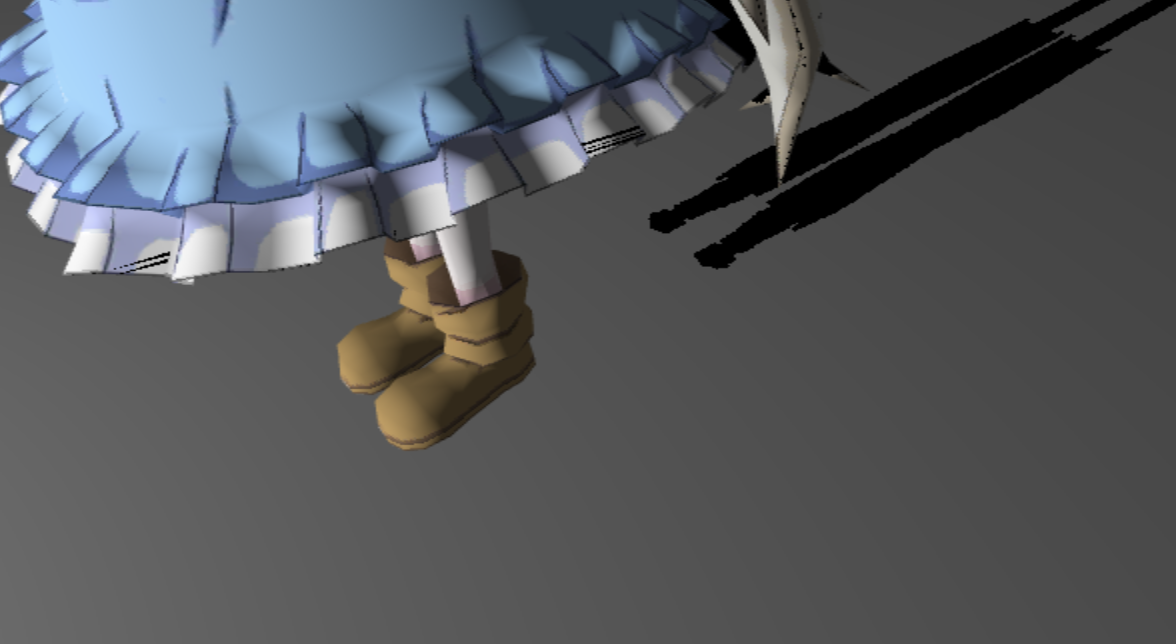

请添加图片描述下面是偏移量改为0.05的效果，效果就太差了，偏移量应该根据光照的角度动态调整

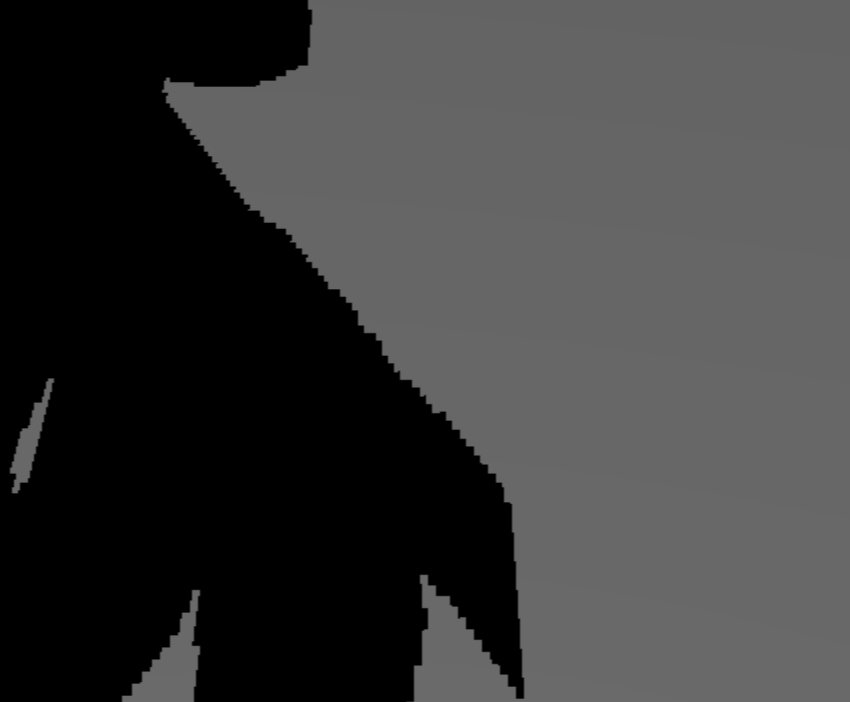

走样的情况，下面就用PCF来解决～请添加图片描述

PCF(Percentage Closer Filter)

简单理解就是不只判断shadowmap的一个位置，而是一圈位置的平均。作业中提供了两种采样，它的作用就是减少计算量，没必要真的一个一个便利来取均值，偏移记录在了vec2 poissonDisk[NUM_SAMPLES]; 下面是我的实现

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23


float PCF(sampler2D shadowMap, vec4 coords) {
  poissonDiskSamples(coords.xy);
  // 采样数
  float numSamples = 0.0;
  // 没有遮挡的采样数
  float numUnBlock = 0.0;
  // 过滤核大小
  float filterSize = 5.0;
  float mapSize = 2048.0;
  // 过滤核范围
  float filterRange = filterSize / mapSize;
  for(int i = 0;i<NUM_SAMPLES;i++){
    vec2 samplexCoor = coords.xy + poissonDisk[i] * filterRange;
    // 采样时可能会越界
    if(samplexCoor.x > 0.0 && samplexCoor.x < 1.0 && samplexCoor.y > 0.0 && samplexCoor.y < 1.0) {
      numSamples++;
      if(useShadowMap(shadowMap,vec4(samplexCoor,coords.z,1.0)) == 1.0) {
        numUnBlock++;
      }
    }
  }
  return numUnBlock/numSamples;
}

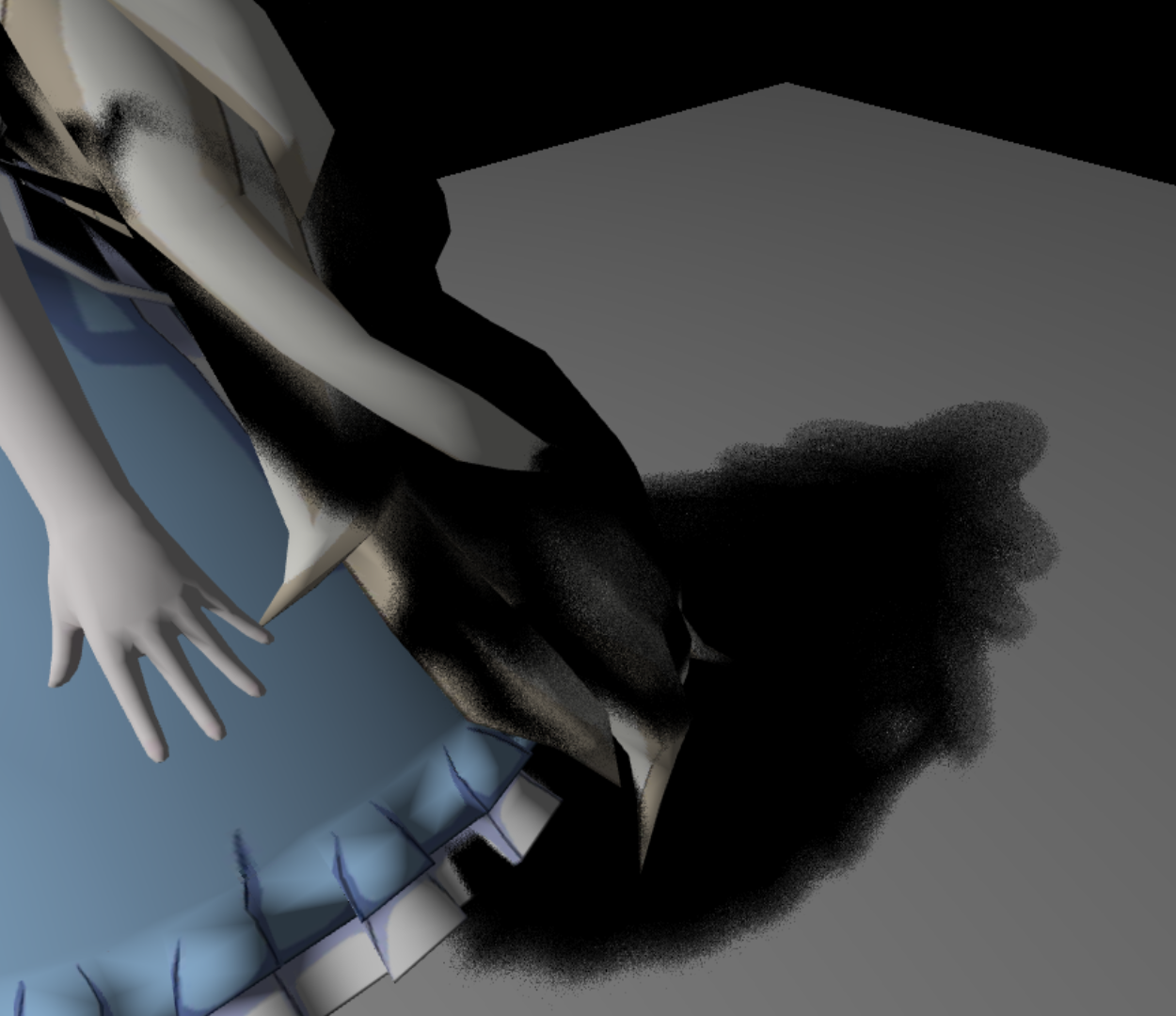

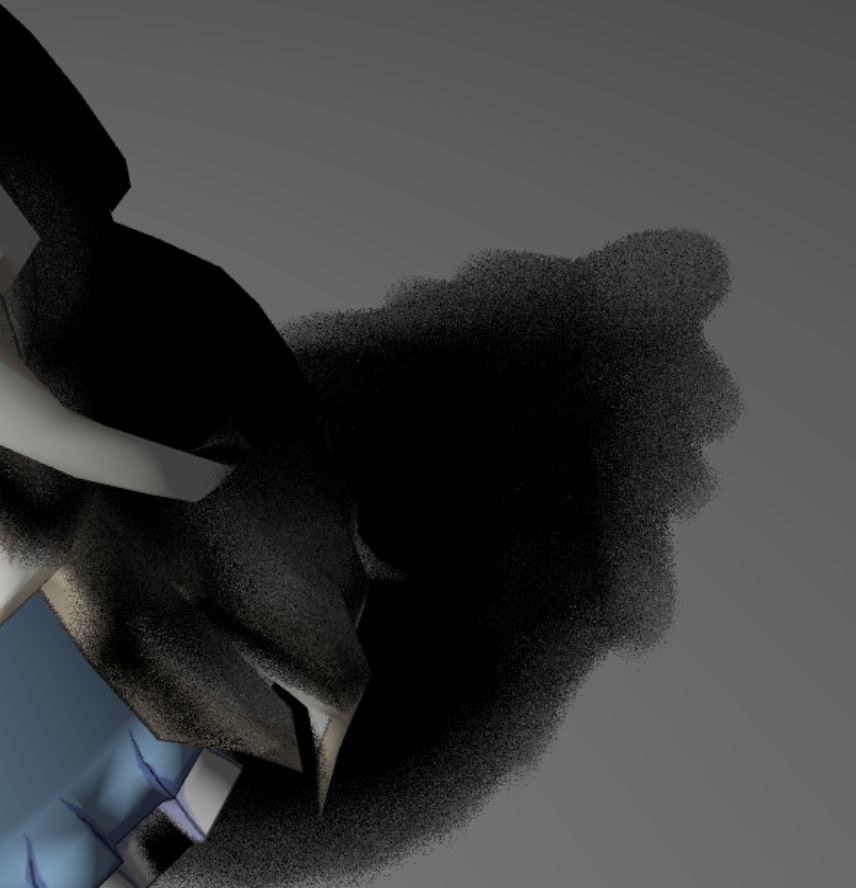

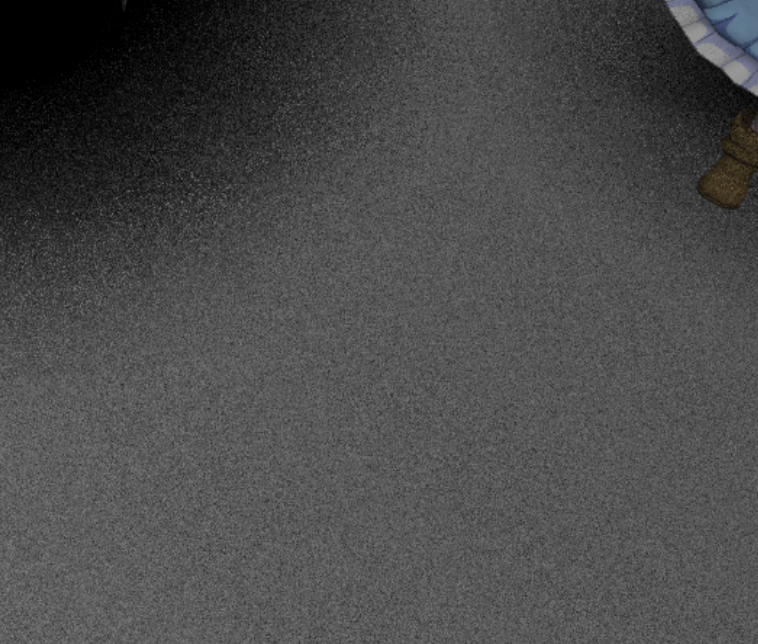

锯齿位置的变化（过滤核大小为5）请添加图片描述当改为20时改为100时，出现了大量噪点

PCSS(Percentage Closer Soft Shadow)

用PCF来做软阴影，一句话来说就是动态修改过滤核的尺寸，达到不同的因子区域不同的软硬程度

第一步需要在一定范围内搜索深度比着色点进的点，从而得到一个平均深度

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23


float findBlocker( sampler2D shadowMap,  vec2 uv, float zReceiver ) {
	int numSamples = 0;
  float sumDepth = 0.0;
  float searchSize = 15.0;
  float mapSize = 2048.0;
  float searchRange = searchSize / mapSize;
  for( int i = 0; i < BLOCKER_SEARCH_NUM_SAMPLES; i ++ ) {
    vec2 sampleCoor = uv + poissonDisk[i] * searchRange;
    // 采样时可能会越界
    if(sampleCoor.x > 0.0 && sampleCoor.x < 1.0 && sampleCoor.y > 0.0 && sampleCoor.y < 1.0) {
      float depth = unpack(texture2D(shadowMap, sampleCoor));
      if(depth < zReceiver) {
        sumDepth += depth;
        numSamples++;
      }
    }
  }
  if(numSamples > 0) {
    return sumDepth / float(numSamples);
  } else {
    return zReceiver;
  }
}

下来就计算半影尺寸并把它作为过滤核尺寸来进行PCF

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


float PCSS(sampler2D shadowMap, vec4 coords){
  uniformDiskSamples(coords.xy);
  // STEP 1: avgblocker depth
  float avgBlockerDepth = findBlocker(shadowMap, coords.xy, coords.z);
  // STEP 2: penumbra size
  // 假设光源尺寸为50
  float Wlight = 50.0;
  float penumbraSize = (coords.z - avgBlockerDepth) * Wlight / avgBlockerDepth;
  // STEP 3: filtering
  // 把半影尺寸当做过滤核大小
  return PCF(shadowMap, coords,penumbraSize);
}

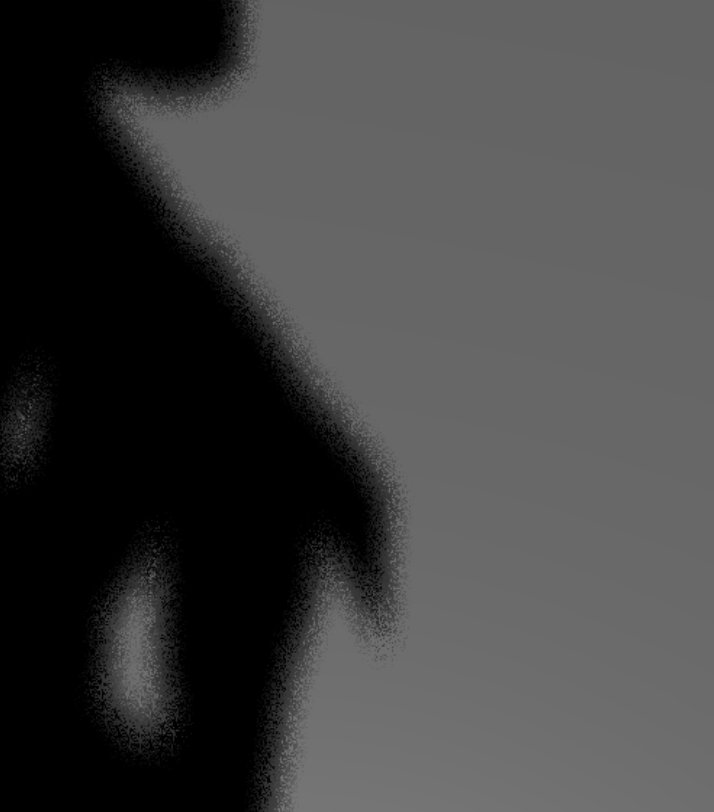

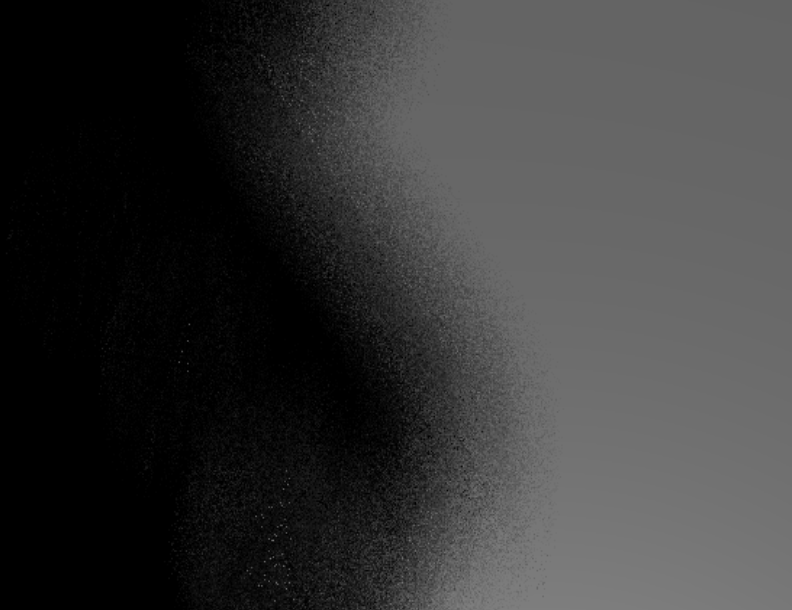

光源尺寸越大，阴影软硬区分程度越大，因为计算出的过滤核尺寸区分度越大 Wlight = 50 请添加图片描述 Wlight = 100 设置过小时，反而看不出什么效果
